Was sind die Bestandteile eines Fahrgerüsts?

Aufbaurahmen

Ein Aufbaurahmen besteht aus zwei Vertikalrohren mit mehreren Sprossen oder Sprossenrohren zwischen ihnen. Er gibt dem Fahrgerüst seine Höhe. Die Wahl der Rahmen oder mehrerer Rahmen am Anfang bestimmt, ob das Fahrgerüst zu einer Arbeitshöhe mit einer geraden oder ungeraden Anzahl von Metern gebaut wird. Nachdem Aufstellen des Aufbaurahmens machen Sie mit Zwei-Meter-Rahmen weiter. Das Kragenrohr befindet sich am oberen Ende des Vertikalrohrs und ist leicht kegelförmig, sodass der nächste Rahmen reibungslos verbunden werden kann. Kragenrohre werden auch Rohrkoppler genannt. Aufeinander gesteckte Rahmen müssen immer mit einem Sicherungsstift, auch bekannt als Riegelbolzen, gesichert werden. Die Sprossen – die bei Altrex grundsätzlich mit Anti-Rutsch-Profilen ausgestattet sind – erlauben es Ihnen, innerhalb des Rahmens leicht hinauf und hinab durch die Plattformen zu steigen.

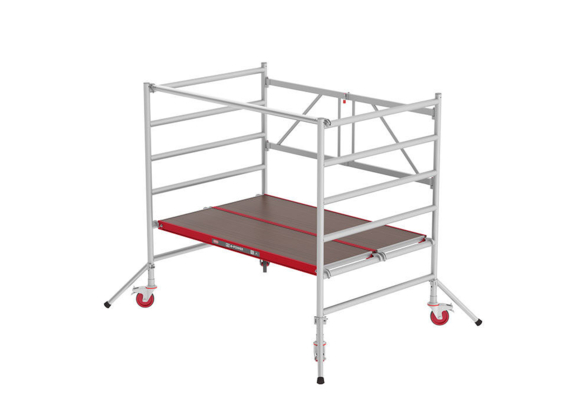

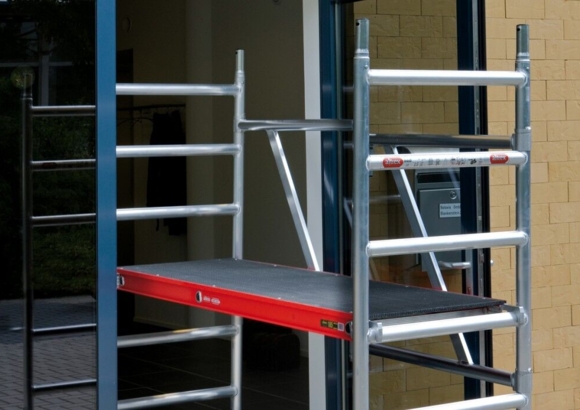

Ein schmaler Rahmen ist 0,75 m oder 0,90 m breit. An ihn passt eine Plattform. Ein schmaler Rahmen von 0,90 m gibt Ihnen mehr Platz und Freiheit und macht es einfacher, die Streben und Plattformen zu montieren. Ein breiter Rahmen ist 1,35 m breit, und hält somit zwei Plattformen. Alle drei Ausführungen sind als Ein-Meter-Rahmen (4 Sprossen) oder als Zwei-Meter-Rahmen mit sieben Sprossen erhältlich. Zusätzlich zu diesen Standardmaßen kann auch zwischen Rahmen mit zwei, drei oder fünf Sprossen gewählt werden. Bei Aufbaurahmen für den MiTOWER können Sie sich zwischen zwei oder vier Sprossen entscheiden.

Lenkrollen

Der Grund, warum Altrex Gerüste normalerweise Fahrgerüste genannt werden, sind die Lenkrollen unter dem Aufbaurahmen. Lenkrollen für Fahrgerüste sind in verschiedenen Größen erhältlich, von einem Mindestdurchmesser von 125 mm bis zu einem Maximaldurchmesser von 200 mm. So haben Sie immer eine passende Lenkrolle und eine noch passendere Basis für Ihr Gerüst.

Eine Gerüst-Lenkrolle besteht aus einer Lenkrolle – die wiederum aus Spindel, Drehgelenk und Sicherungsring besteht – und einer Doppelbremse. Die Lenkrolle sorgt dafür, dass das Rad gut in den Rahmen passt und schafft Stabilität für die Nutzung des Fahrgerüsts. Die Spindel erlaubt es Ihnen, die Höhe der Lenkrolle anzupassen, sodass Sie das Gerüst ebnen und Unebenheiten des Bodens ausgleichen können. Das Drehgelenk eines Gerüsts aus der RS TOWER 5 Serie kann bis zu 28 cm angehoben werden. Die Lenkrollen eines Gerüsts aus der RS TOWER 4 Serie können bis zu 18 cm angehoben werden. Die Höhe der Gerüst-Lenkrollen sollte nicht verstellt werden, um die Höhe des Gerüsts zu vergrößern. Aktivieren Sie während der Nutzung immer die Bremse der Rollen.

Streben

In der Vergangenheit hatten Gerüste viele verschiedene Arten von Streben, zum Beispiel Horizontal- und Diagonalstreben. Sie waren die verbindenden Elemente beim Bau des Gerüsts auf die gewünschte Arbeitshöhe. Heutzutage werden Streben hauptsächlich im unteren Abschnitt oder als Knie- und Hüftgeländer genutzt. Der Grund für diese Änderung ist, dass es seit 1. Januar 2018 vorgeschrieben ist, ein Geländer anzubringen, bevor die Plattform betreten wird, wofür herkömmliche Streben weniger geeignet sind. Horizontalstreben werden jetzt nur noch auf beiden Seiten des unteren Abschnitts unter der ersten Sprosse des Vertikalrohrs eingesetzt. Sie sollten die Streben auf der Innenseite einsetzen, um zu verhindern, dass sich die Aufbaurahmen verbiegen, und die montierte Basis auf ihre Lenkrollen stellen. Die Diagonalstreben werden wie ein Kreuz übereinander platziert. In den neuen Fahrgerüsten wurden die meisten Streben durch die Safe-Quick® GuardRails ausgetauscht. Diese haben den gleichen Zweck und sind noch sicherer, da sie auf jeder Höhe ein Geländer um den Arbeiter bieten.

Eine Strebe hat auf beiden Seiten Klauen mit einer Sperrklinke und einer Feder. So ist es leicht, die Strebe mit einem Vertikalrohr oder einer Sprosse zu verbinden. Diagonalstreben sind länger als Horizontalstreben. Bei Altrex sind sie aufgrund der schwarzen Beschichtung der Sperrklinken gut zu erkennen. In der RS TOWER 5 Serie sind die Sperrklinken der Horizontalstreben rot, während die Diagonalstreben rot beschichtet sind. In der RS TOWER 4 Serie sind die Sperrklinken und Streben unbeschichtet.

Geländer

Geländer gibt es in allen möglichen Formen und Größen. Seit 2018 ist es gesetzlich vorgeschrieben, beim Betreten einer Plattform ein Hüftgeländer zu haben, um das Sturzrisiko zu minimieren. In der Vergangenheit bestand ein Geländer aus zwei Horizontalstreben. Jetzt bietet das Safe-Quick® GuardRail-System eine sicherere und einfachere Lösung. Dieses System bietet Rundumschutz. Auf der höchsten Ebene eines Gerüsts werden noch häufig Geländer in Kombination mit Streben genutzt. Diese schützen auf Höhe der Knie und Hüfte.

Das Safe-Quick® GuardRail-System besteht aus einer Reihe von Geländern und Streben, die zu einem System kombiniert wurden. So ist es praktisch unmöglich, das Gerüst verkehrt zusammenzubauen. Dank der Arme auf der unteren Seite kann ein Safe-Quick® GuardRail unkompliziert auch weit oben im Fahrgerüst angebracht werden. Außerdem hat dieses System weniger einzelne Teile, sodass der Zusammenbau deutlich einfacher wird. Die Safe-Quick® GuardRails sind in drei verschiedenen Längen erhältlich: 1,85 m, 2,45 m und 3,05 m.

Bei Altrex nennen wir dieses Geländersystem natürlich Safe-Quick®, aber andere übliche Namen sind Geländerrahmen, Bock oder Quick-Safe. Es gibt auch Geländer, die nur während des Aufbaus genutzt werden und letztendlich durch herkömmliche Streben ersetzt werden. Wir empfehlen jedoch den sichereren und ergonomischeren Aufbau mit einem permanenten Geländer, dem Safe-Quick® GuardRail.

Dreieckausleger

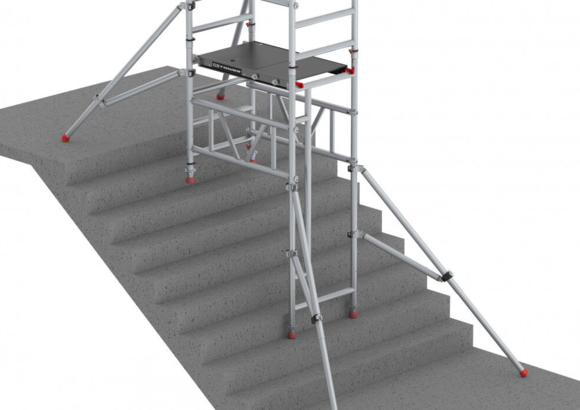

Dreieckausleger sind sehr wichtig für die Stabilität des Fahrgerüsts. Sollten starke Winde oder andere stürmische Wetterbedingungen auftreten, steht dem Gerüst eine Horizontalbelastung entgegen. Der Dreieckausleger hält das Gerüst bis zu Windstärken von 5 Bft. Ab Windstärken von 6 Bft oder höher müssen Sie das Fahrgerüst umgehend abbauen oder an der Fassade verankern.

Ein freistehendes Gerüst benötigt vier Dreieckausleger um das Gerüst herum. Wenn das Gerüst an einer Fassade gebaut, mit Safe-Quick® ausgestattet und maximal 15 cm von der Fassade entfernt ist, sind drei Dreieckausleger ausreichend. Altrex Dreieckausleger für den RS TOWER 5 haben Aufkleber mit Signalfunktion. Diese sorgen für zusätzliche Sicherheit und Sie wissen immer, wie weit die Ausleger verlängert werden dürfen.

Plattformen

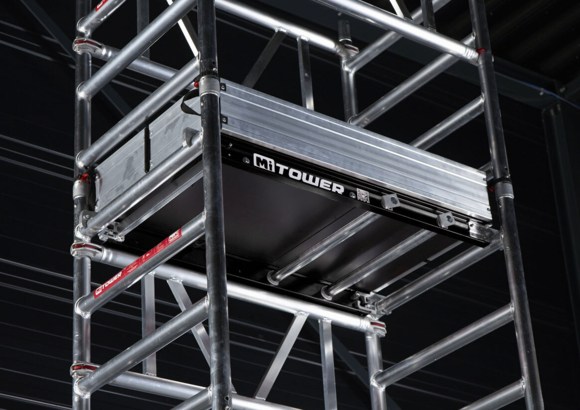

Die Plattformen eines Gerüsts dienen als Ruhepodest oder Arbeitsplatz. Im Allgemeinen wird die oberste Plattform zum Arbeiten genutzt, während die anderen Plattformen als Ruhepodeste oder Zwischenabsätze dienen. Eine Plattform wird montiert, indem die Haken auf die Sprossen der Rahmen gesetzt werden. Dazu müssen nur die Sprossen auf der Unterseite der Plattform gegriffen werden, woraufhin sie über den Kopf gehoben werden kann. Nach dem Platzieren der Plattform, können Sie an der Innenseite des Rahmens hinaufsteigen und die Plattform durch die Luke erreichen. Beim Bau eines breiten Fahrgerüsts sollten Sie immer zwei Plattformen auf der gewünschten Standhöhe anbringen, wobei dann nur eine der Plattformen eine Luke benötigt.

Plattformen müssen an den schmalen Seiten gegen aushebeln gesichert sein. Wir haben ein spezielles Windsicherungssystem für unsere Plattformen entwickelt. In der RS TOWER 5-Serie sind die Plattformen an ihren roten Haken erkennbar und sind mit einer Breite von 0,75 m und in Längen von 1,85 m, 2,45 m und 3,05 m erhältlich. Wir führen zwei verschiedene Arten Plattformen: Holzplattformen und das leichtgewichtige Fiber-Deck®.

Bordbretter

Auf den oberen Plattformen, die als Arbeitsplatz dienen, ist die Anbringung einer Fußleiste vorgeschrieben, um ein Herunterfallen von Werkzeugen und anderer Materialien zu verhindern. So erkennen Sie außerdem leicht auch während der Arbeit das Ende der Plattform, sodass Sie nicht aus Versehen den Halt verlieren. Aluminiumbordbretter von Altrex kommen als klappbare Sets und sind mindestens 15 cm hoch. Bordbretter aus Holz müssen in den Bordbretthaltern montiert werden, welche in allen Ecken des Rahmens angebracht werden können. Die Bordbretter sind in den gleichen Maßen wie die Plattformen erhältlich.
