Comment monter un échafaudage roulant RS TOWER 5-S avec Safe-Quick® ?

Le RS TOWER 52 est l’échafaudage roulant que vous pouvez monter, aussi bien à l’intérieur qu’à l’extérieur. Le système peut être étendu à tous les composants de la série RS TOWER 5. Vous pouvez également raccorder l'échafaudage roulant à d'autres applications, telles qu'une passerelle ou une console de déport. Mais comment monter cet échafaudage roulant avec Safe-Quick® ? Nous allons vous montrer.

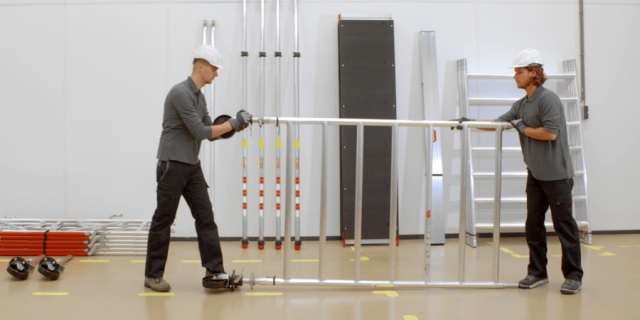

Si vous envisagez de travailler à une hauteur de travail inégale, commencez par un cadre à 7 échelons. Allez-vous travailler à hauteur égale ? Commencez alors par un cadre à 4 échelons. Ensuite, placez quatre roues dans les cadres.

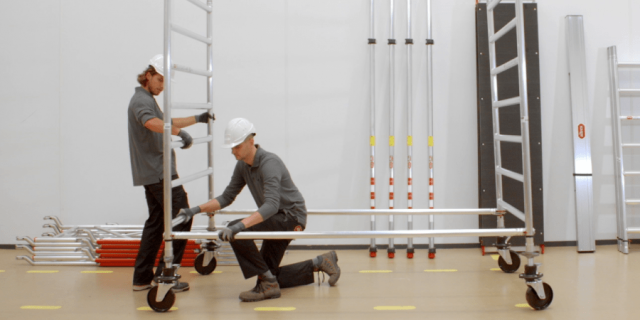

Mettez les cadres sur leurs roues. Placez les lisses sous le premier échelon sur le montant du cadre. La mise en place d'une lisse est très importante pour la stabilité de l'échafaudage. Par conséquent, assurez-vous de fixer les lisses de l'intérieur vers l'extérieur. Cela crée le plus de stabilité. Puis tournez les roues vers l’extérieur et actionnez le frein.

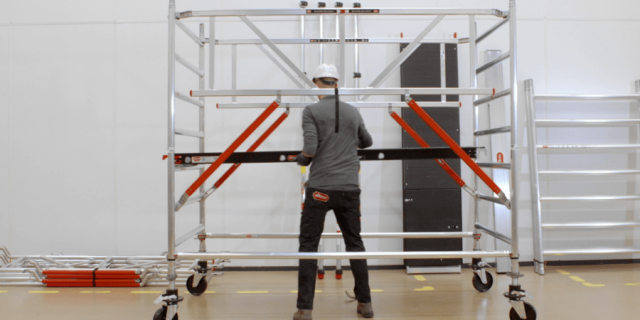

Placez les gardes-corps Safe-Quick® sur l’échelon supérieur. Assurez-vous que l'étiquette d'instruction fait face à l'intérieur. Cela vous permet de lire les instructions lors du montage et du démontage. Ensuite, placez une plate-forme temporaire. Lors du placement de la plate-forme, il est important de placer les crochets rouges en premier. Un autocollant est placé sur les bras du Safe-Quick® pour indiquer l’échelon sur lequel vous devez poser la plate-forme. Mettez la sélection de base à niveau.

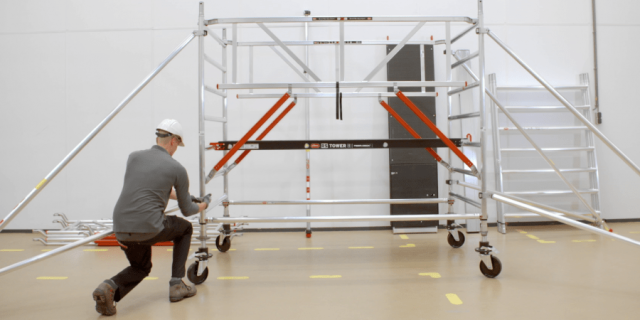

Montez les stabilisateurs triangulaires. Fixez le côté le plus long sous le 7ième échelon et l’autre entre le 1er et le 2ième échelon. Ajustez-les de sorte que les extrémités touchent le sol.

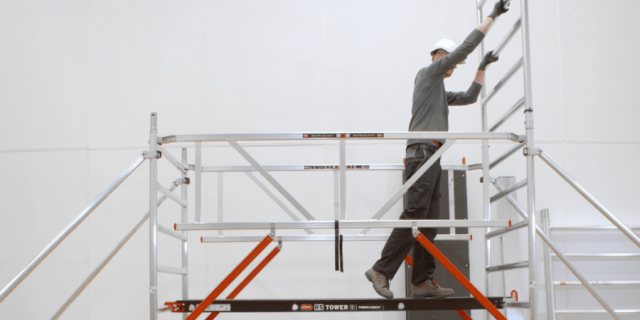

Entrez sur la plate-forme (temporaire) et placez un cadre de 7 échelons.

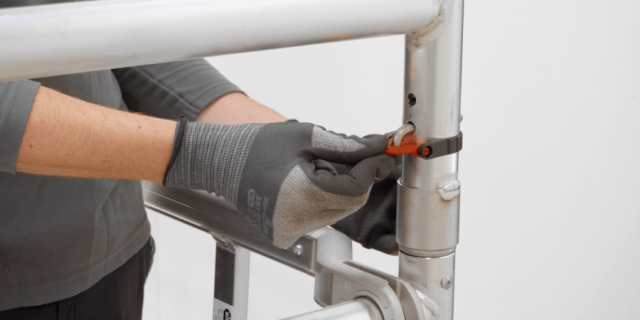

Fixez le cadre avec la goupille de verrouillage. Ceci est important pour la sécurité de l’échafaudage.

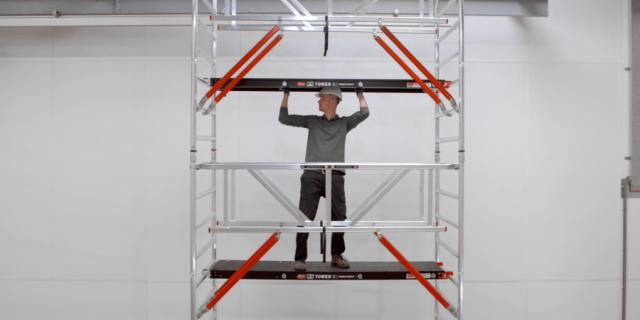

Placez les gardes-corps Safe-Quick® sur l’échelon supérieur avec l'étiquette d'instructions vers l'intérieur. Placez une plate-forme avec une trappe. Lors du placement de la plate-forme, il est important de placer les crochets rouges en premier. Entrez sur la plate-forme à travers la trappe. Répétez les étapes jusqu'à atteindre la hauteur de plate-forme / travail souhaitée.

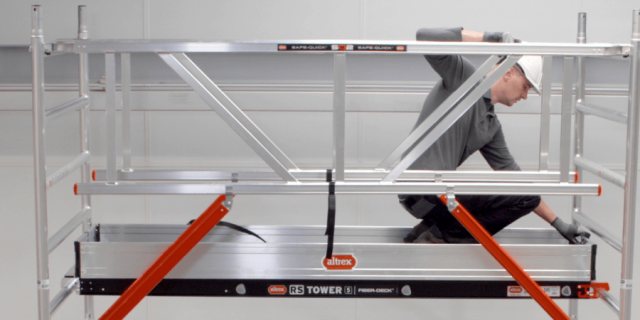

Remarque : Pour finir, placez les plinthes sur la plate-forme la plus haute. Vos outils ne peuvent ainsi pas tomber de la plate-forme. L'échafaudage roulant est maintenant prêt à être utilisé.
